盛思锐粉尘传感器SPS30装配指南

Sensirion SPS30颗粒物 (PM) 传感器是光学颗粒物质传感器领域的重大突破。该传感器的测量原理基于激光散射，同时采用了Sensirion的创新性抗污染技术。该技术与经久耐用的高品质元件相结合，可以从器件首次投入使用到八年以上的整个生命周期内实现精确测量。

规范

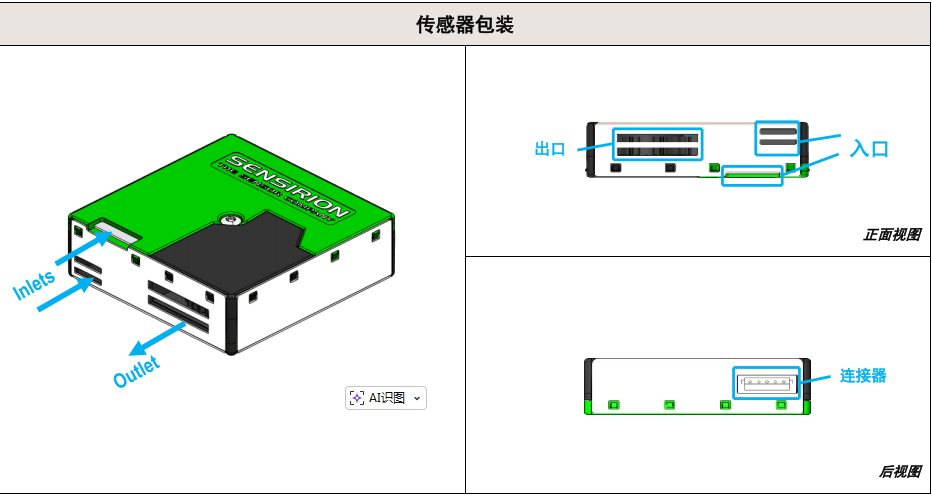

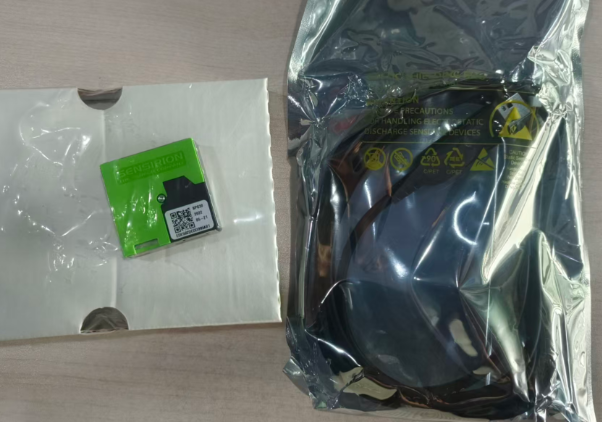

SPS30配备两个进气口和一个出气口，这些接口不应被堵塞，且需与环境空气保持良好连通。得益于内置风扇的持续运转，环境中的颗粒物会通过传感器内部流动。该设备的金属外壳采用半透明绿松石色塑料薄膜包裹，以确保运输过程中的防护。这种薄膜不会影响传感器性能，因此在机械组装时无需移除。

与环境的耦合

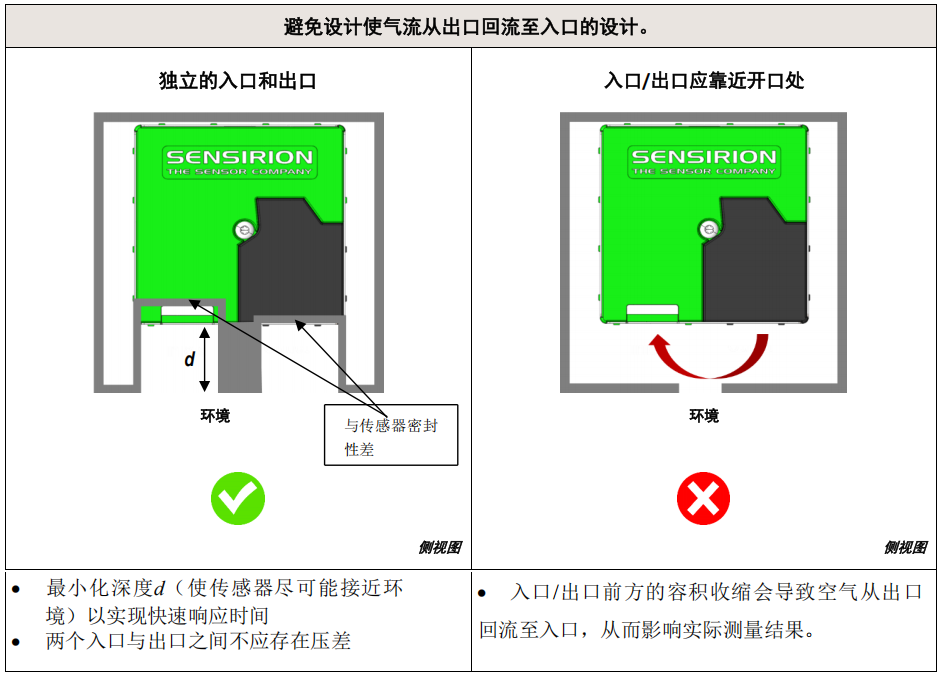

为准确测量环境颗粒物浓度，必须通过装置开口实现SPS30的进气口与出气口与环境空气的良好耦合，并采用适宜的装置设计。

理想情况下，传感器应尽可能靠近设备外壳放置，并采用较大开口以使传感器暴露于环境空气中。开口越大，传感器与环境空气之间的气体交换效果越好，从而实现更快的响应时间。进气口与出气口之间保持紧密密封的隔离状态将获得最佳性能。

从气流中分离

外部气流可在入口与出口之间产生压降，并改变传感器读数。非常强劲的气流还可能物理性地阻止颗粒进入传感器入口通道。若该气流速度超过1 m/s，应将传感器与终端设备（如空气净化器）的气流隔离。

与外界热源的解耦

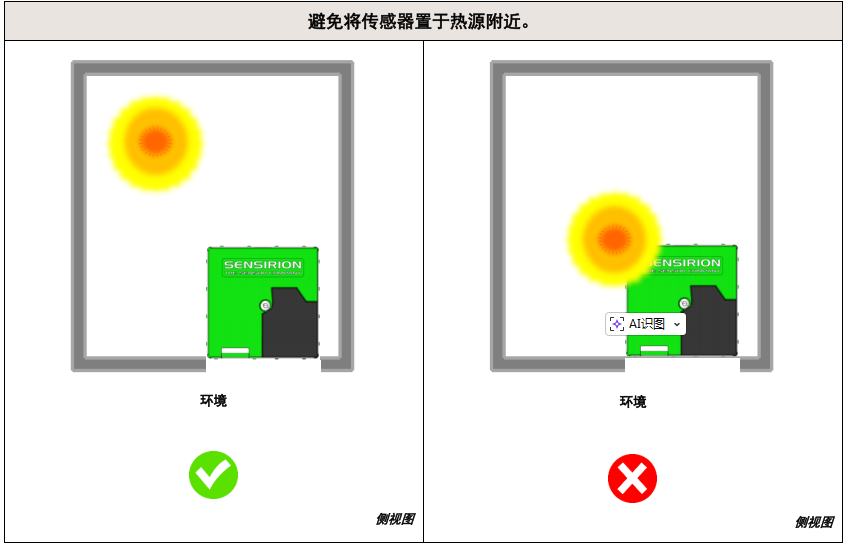

Sensirion SPS30传感器专为在不同环境温度条件下实现最佳性能与稳定性而设计。然而，外部微控制器等热源可能对SPS30产生热应力，导致其长期性能下降。为克服相关过热效应，应避免将SPS30设计在热源附近。此外，建议将SPS30置于热源下方，因为热源产生的空气对流可能会使传感器升温。

防晒

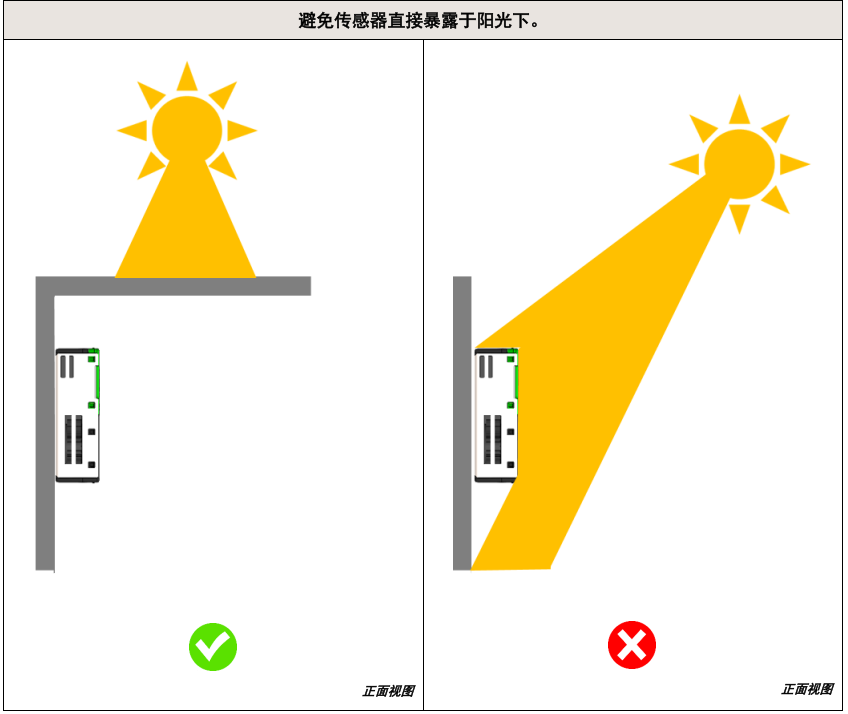

将SPS30暴露于直射阳光下可能引入温度梯度并加速SPS30的老化。因此建议保护传感器免受直射阳光照射。可通过适当的设计或使用遮光罩来实现这一目的。

机械装配指南

组装SPS30时应遵循以下指示：

请勿阻塞入口与出口。

应采用牢固的机械固定装置，以减少由松动机械耦合引起的非预期噪音。

可使用声学泡沫或薄橡胶进一步降低噪音1。

若采用全包覆式外壳，建议避免覆盖传感器整个表面，以防过热。

需注意，传感器声发射水平始终低于25分贝(A)。声学泡沫有助于减少传感器与固定装置之间机械耦合产生的非预期噪声。

同样地，声学泡沫或薄橡胶也可用于其他建议的机械固定方式（如卡扣式、全周固定）。

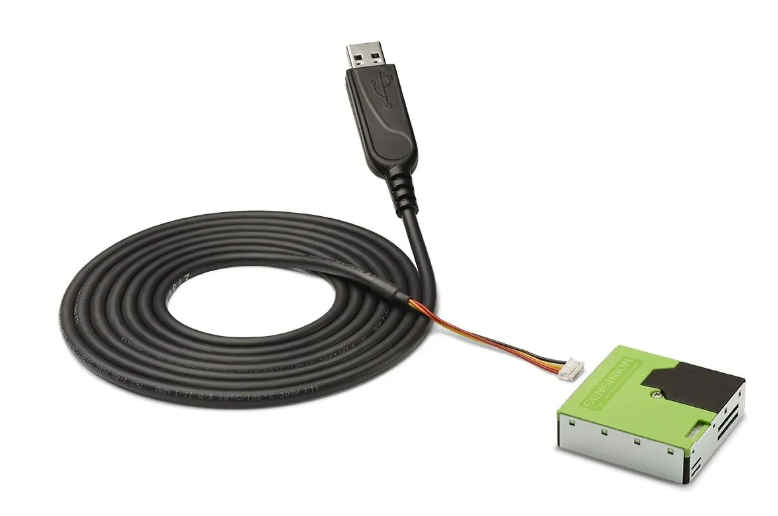

SPS30开发套件内容: - 1x SPS30 - 1x UART-USB适配器连接线（2米）
