共模电感的原理与作用

共模电感作为抑制电磁干扰的关键元件，其参数选择直接影响电子设备的电磁兼容性能。面对规格书中繁多的技术指标，如何准确理解并合理选型，成为许多硬件工程师关注的重点。本文以苏州谷景电子有限公司GTCSM0903C系列共模电感为例，结合实际规格书参数，对共模电感的关键指标进行系统解读。

封装尺寸与产品标识

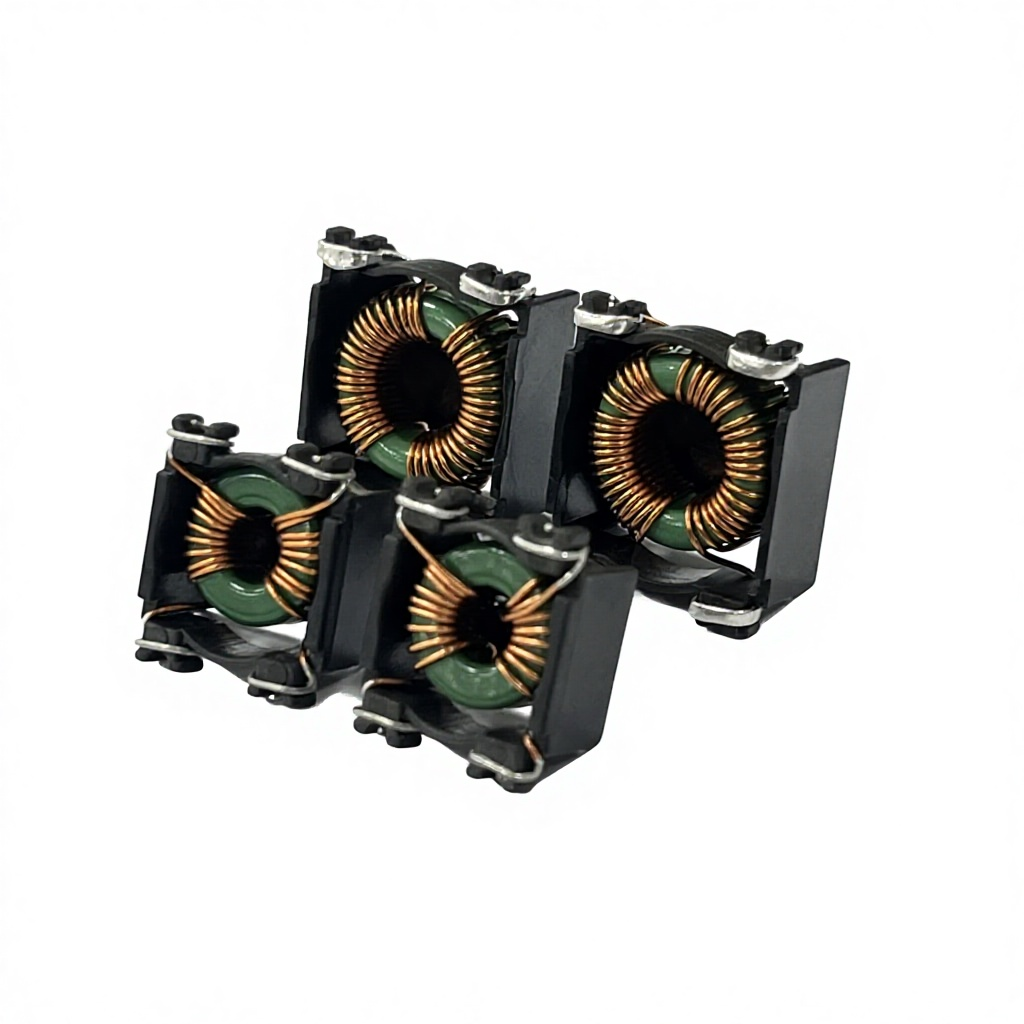

从规格书可见，GTCSM0903C系列采用标准贴片封装，外形尺寸为长9.4mm、宽7.2mm、高2.6mm。该尺寸属于紧凑型设计，适用于空间受限的PCB布局场景。

产品型号编码规则清晰直观：以“GTCSM0903C-180DT”为例，“GTCSM”表示产品系列，“0903C”标识封装尺寸，“180”表示电感量为18uH，“D”表示公差为Min，“T”表示卷带包装。这种系统化的命名方式便于工程师快速识别产品属性，减少选型过程中的误判。

电气参数解读

规格书中列出了GTCSM0903C系列的完整电气特性，涵盖电感量、漏感、直流电阻、额定电流及耐压等关键指标。这些参数共同决定了共模电感在不同应用场景下的适用性。

电感量是该系列产品的参数，表中明确标注了各型号在100KHz/0.1V测试条件下的Min电感值。例如，GTCSM0903C-180DT的电感量为18uH Min。需要说明的是，共模电感的电感量通常指共模电感值，即两组线圈串联后的总电感，该值越大，对低频共模噪声的抑制能力越强。

漏感则是由于两组线圈不完全耦合而产生的差模电感分量。规格书中给出了各型号的漏感典型值，如18uH型号的漏感为0.20uH Typ。合理利用漏感可以在一定程度上替代额外的差模滤波元件，但若漏感过大，则可能对高速信号产生影响。

直流电阻直接影响电源效率。以GTCSM0903C-180DT为例，其直流电阻典型值为8.9mΩ，在同类产品中处于较低水平。较小的直流电阻意味着更低的导通损耗，有助于提升整机效率，特别适用于对功耗敏感的便携设备。

额定电流是选型时不可忽视的约束条件。规格书中明确标注了各型号的额定电流典型值，如GTCSM0903C-180DT为3.8A。该指标基于温升40℃的测试条件，实际应用中需根据工作温度环境留出适当余量。当工作电流超过额定值时，磁芯可能进入饱和状态，导致电感量急剧下降，滤波效果随之劣化。

耐压测试指标体现了产品的安全裕度。该系列所有型号均支持500Vdc/3mA/1S的耐压测试，表明其绝缘系统能够满足常规安规要求，适用于消费电子、工业控制等常见应用领域。

工作温度与环境适应性

GTCSM0903C系列的工作温度范围为-40℃至+125℃，覆盖了工业级应用的典型需求。宽温区设计保证了产品在严苛环境下的稳定性，对于户外设备、汽车电子等对温度适应性要求较高的应用场景尤为重要。

规格书中的可靠性测试部分详细列出了各项环境与机械应力验证项目，包括端子强度测试、回流焊耐热性测试、绝缘电阻测试、耐压测试、温度特性测试以及湿热测试等。这些测试项目的结果表明，该系列产品在经历温度循环、湿度变化及机械应力后，仍能保持性能稳定，无外观缺陷。

回流焊工艺兼容性

规格书中附有IR回流焊温度曲线，为SMT生产提供了明确的工艺窗口参考。该曲线标示了预热、浸润、回流及冷却各阶段的温度与时间要求。准确的工艺控制有助于保证焊接质量，避免因温度不当导致的元件内部损伤或焊点不良。

包装规格与存储条件

GTCSM0903C系列采用16mm宽的载带包装，卷盘直径为330mm，每盘标准数量为2000只。包装方式与主流贴片机供料系统兼容，便于自动化生产线的批量贴装。

关于存储条件，规格书建议在15℃至25℃、相对湿度不超过65%的环境下存放。合理的仓储管理有助于保持产品可焊性，延长保质期。

苏州谷景电子有限公司在共模电感领域积累了丰富的研发与制造经验。GTCSM0903C系列产品采用全自动化绕线、焊接及封测工艺，原材料选用进口或国内品牌，确保产品性能的一致性与可靠性。

该系列产品在封装尺寸、焊盘布局等方面可与国际主流品牌兼容，为客户提供了高性价比的替代选择。同时，谷景电子支持根据特定的电路参数、空间限制及EMI测试要求进行定制化开发，满足不同项目的差异化需求。

共模电感的选型并非简单的参数对照，而是需要综合考虑电感量、漏感、直流电阻、额定电流、工作温度等多重因素的系统工程。通过对GTCSM0903C系列规格书的详细解读可以看出，合理选择共模电感不仅能够有效抑制电磁干扰，还能在保证可靠性的前提下优化电路性能。在实际应用中，建议工程师结合具体电路需求与规格书参数，做出科学合理的选型决策。
