松下FP系列PLC以太网通讯模块升级MES系统实现编程口复用与HMI并行通讯工业应用案例

一、项目背景

某大型食品饮料智能制造企业下辖多条自动化灌装、包装生产线，核心控制单元采用松下FP-XH、FP0R、FP-X系列 PLC，现场配置人机界面（HMI）实现本地操作与状态监控。伴随企业数字化工厂建设推进，生产管控层要求设备运行参数、产量统计、故障告警、工艺参数等核心工业数据实时上传至制造执行系统（MES），达成生产全流程透明化、质量全链路追溯、设备精细化管理目标。现有 PLC仅支持 RS-232/RS-485串口通讯，不具备原生以太网接入能力，且产线为连续生产模式，改造需满足零停机、不拆柜、利旧现有设备、快速部署的工业现场要求。

二、核心工业痛点

以太网接入能力缺失，端口资源冲突

原有 PLC编程口被 HMI独占，拆除 HMI将中断现场操作；更换带网口的新型 PLC需重新编程、布线、调试，硬件成本与停产损失高昂，现有自动化资产无法利旧。

单串口通讯瓶颈，多主站访问受限

现场需同步完成 PLC程序调试、HMI本地监控、MES 数据采集，单一串口仅支持单主站独占通讯，多设备需轮询接入，数据采集实时性差，无法满足数字化管控时序要求。

本地运维效率低下，远程支撑能力不足

设备故障需工程师现场排查，差旅成本高、响应周期长，非工作时段故障处理滞后，直接影响产线稼动率与生产交付。

现场通讯稳定性差，故障诊断链路冗长

食品车间灌装区域电磁环境复杂，串口通讯易受干扰出现中断；老旧 FP-X系列 PLC协议兼容性有限，长帧数据传输易丢包，故障排查需逐段校验串口参数，诊断效率极低。

三、解决方案

经工业现场适配测试与方案对比，企业最终采用捷米特 JM-ETH-FP松下 PLC专用以太网通讯模块，该模块针对 FP系列 PLC定制开发，以工业级设计精准解决现场痛点：

串联式端口复用，全量保留现有设备

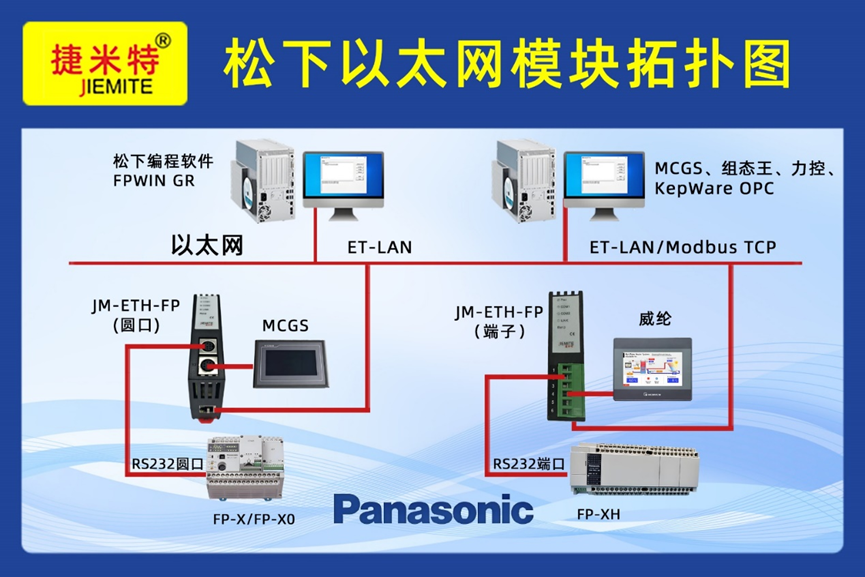

模块采用工业级串联架构，COM1接口直连 PLC MD5编程口，COM2接口扩展对接原有 HMI，改造无需拆除任何现场设备，实现HMI本地监控 +以太网数据上传 + PLC程序调试三通道并行通讯，完全兼容原有操作逻辑。

双模式供电，免布线快速部署

支持 PLC编程口取电、外接 24VDC双供电模式，现场直接复用 PLC柜内现有电源，无需额外布线，硬件安装耗时≤15分钟，实现产线不停产改造。

6路并发通讯，数据采集效率大幅提升

内置工业级高速处理芯片，支持 6路 TCP/IP链路并行连接，可同步实现 FPWIN GR远程编程、MES系统 Modbus TCP数据采集、HMI本地监控，多设备无冲突运行，数据刷新达到毫秒级，采集效率提升 80%以上。

自适应参数配置，可视化便捷调试

默认开启串口参数自适应功能，无需手动配置波特率、数据位、校验位等参数；通过 Web管理界面（默认 IP：192.168.1.178）即可完成以太网参数配置，配置耗时≤5分钟；界面支持权限密码保护，杜绝现场误操作。

远程运维 +固件升级，全生命周期降本

依托以太网链路实现 PLC远程程序上下载、在线监控、故障诊断，故障响应时间由 24小时压缩至 1小时内；模块支持用户端自主固件升级，持续迭代功能，延长设备使用周期。

工业级可靠性 +智能诊断，快速定位故障

面板集成 Pwr、COM1/COM2、LINK状态指示灯，可直观判断电源、串口、网络状态；Web诊断界面支持通讯请求数、错误码、TCP连接数等数据可视化查询，快速定位 PLC端 /网络端故障；模块通过 168小时 60℃高温老化测试，宽温宽压设计适配食品车间清洗、高温、高湿严苛环境，连续运行无通讯错误。

老旧机型适配，多协议无缝对接

针对 FP-X等老旧机型开启长帧兼容模式，解决数据传输丢包问题；支持 FPWIN GR、Modbus TCP、YCNet TCP等工业协议，可直接对接组态王、Kepware等上位软件，无需二次开发即可无缝接入 MES系统。

四、改造前后工业指标对比

通讯架构	单串口通讯，无以太网接入能力	以太网工业组网，数据实时上传 MES
多设备访问	单主站独占，轮询通讯	6路 TCP并发，多主站同步访问
运维模式	本地现场处理，单次运维成本高	远程在线调试，零差旅运维成本
故障诊断	串口逐段测试，平均耗时 2小时	Web可视化诊断，5分钟快速定位
系统扩展性	依赖硬件更换实现协议升级	原生支持 Modbus TCP，兼容各类上层系统
项目	改造前	改造后（捷米特 JM-ETH-FP）

五、项目总结

捷米特 JM-ETH-FP以太网通讯模块以串联式端口复用、多链路并发通讯、工业级稳定可靠为核心优势，为松下 FP系列 PLC提供低成本、利旧化、快部署的以太网升级方案。该方案完整保护企业现有自动化设备投资，打通工业现场设备层至 MES系统的数据传输链路，有效解决老旧 PLC数字化改造的核心痛点，助力食品饮料企业快速落地智能制造升级，提升生产管控效率与设备运维水平。
