在ARM64架构的Linux内核开发中，arch/arm64/kernel/head.S是一个绕不开的关键文件——它是内核启动早期的“桥梁”，承接Bootloader与内核初始化核心逻辑。本文将从文件定位、核心知识点、调试要点、开发意义四个维度展开，带大家吃透这个底层汇编文件，文末还会通过流程图梳理关键流程，助力开发者打通ARM64内核启动的“任督二脉”。

一、本文核心内容预告

在正式分析前，先明确本文将覆盖的核心内容，方便大家带着目标阅读：

1.文件定位与核心作用：搞懂head.S在ARM64内核启动流程中的“角色”，以及它为何是启动环节的“必经之路”；

2.关键知识点拆解：结合代码片段与流程图，详解EL等级切换、页表初始化、MMU使能等核心逻辑；

3.调试关键关注点：明确调试head.S阶段时需重点监控的寄存器、断点与日志，快速定位启动故障；

4.开发实践意义：分析理解head.S对内核移植、性能优化、故障排查的实际价值。

二、head.S：ARM64内核启动的“第一块砖”

要理解head.S，首先要明确它在整个启动流程中的位置。ARM64内核启动的简化链路如下：

Bootloader（如U-Boot）→ head.S → start_kernel（C语言初始化入口）

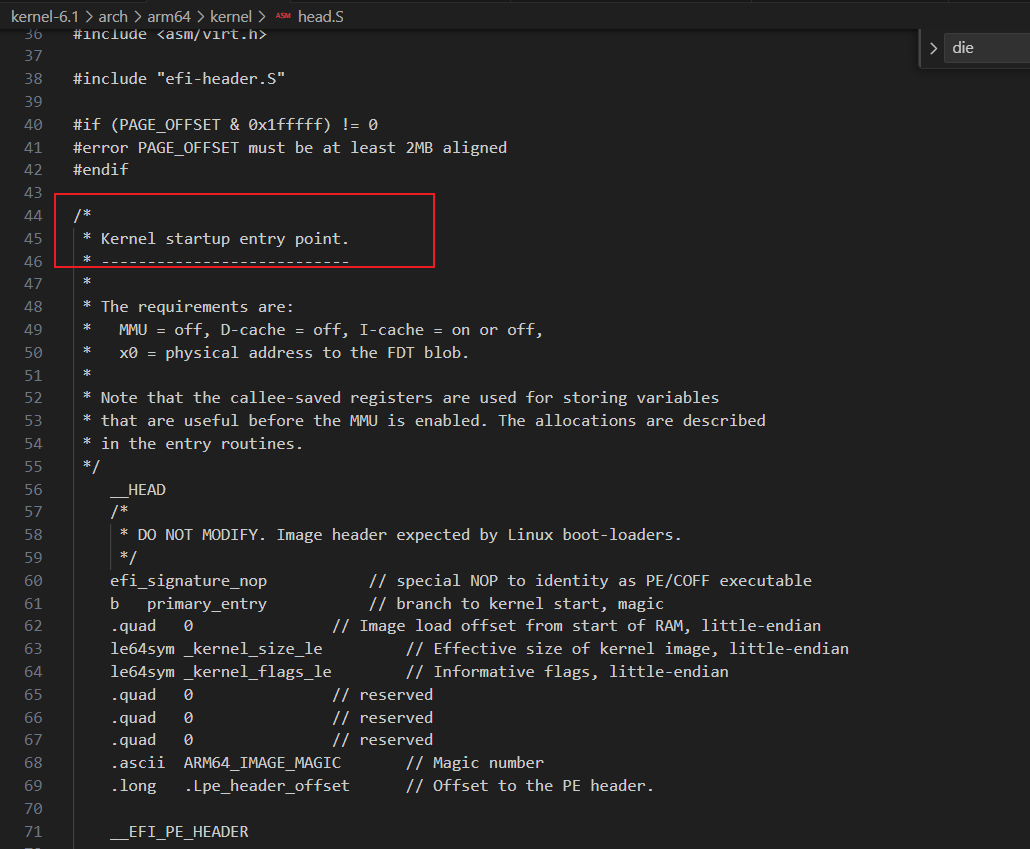

当Bootloader完成硬件初始化（如内存、时钟）后，会将内核镜像加载到指定内存地址，随后跳转到head.S的入口（_start标签）。此时内核尚未进入C语言环境，head.S的核心作用就是：

•完成CPU异常等级（EL）切换（如从EL2Hypervisor模式切到EL1内核模式）；

•初始化早期页表，为启用MMU（内存管理单元）做准备；

•配置异常向量表，处理启动阶段的异常；

•初始化内核栈，为跳转到C语言函数（start_kernel）铺路。

简单说，head.S是“汇编初始化”到“C语言初始化”的过渡层，没有它，内核无法进入正常的C语言执行环境。

三、head.S关键知识点拆解（附流程图）

head.S的代码以汇编指令为主，逻辑紧凑且高度依赖ARM64架构特性。下面拆解4个核心知识点，并通过流程图梳理整体流程。

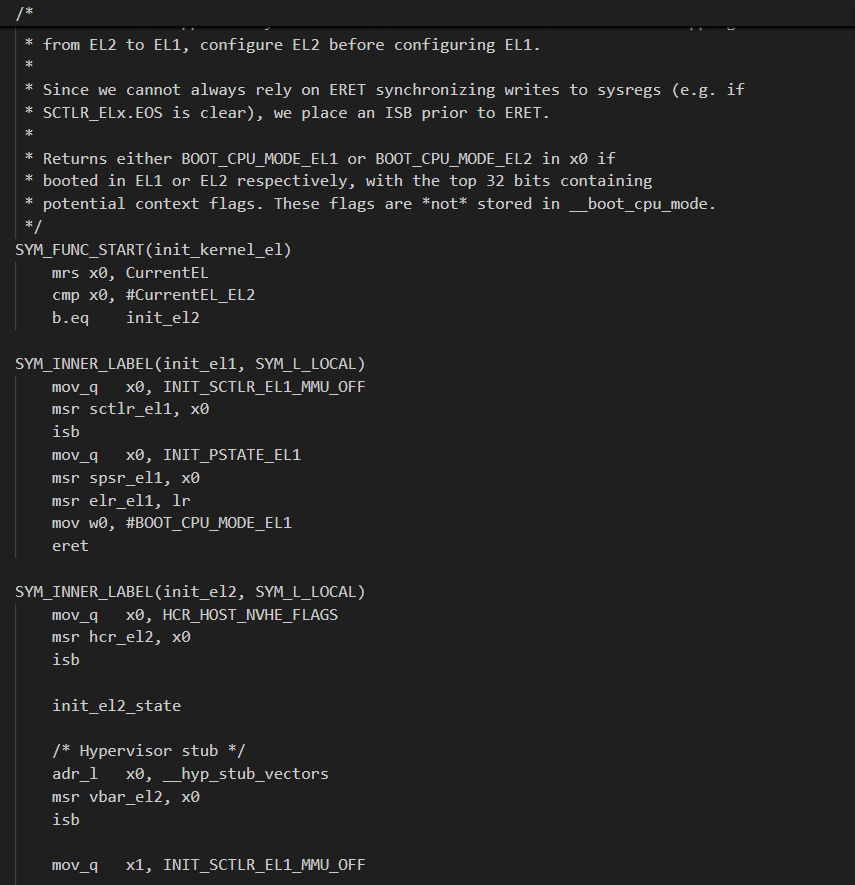

1.异常等级（EL）切换：从EL2到EL1

ARM64架构定义了4个异常等级（EL0~EL3，权限从低到高），Bootloader通常运行在EL2（支持虚拟化），而Linux内核运行在EL1（内核特权级）。head.S的el2_setup函数负责完成EL2到EL1的切换，核心步骤如下：

•配置EL2的系统寄存器（如HCR_EL2），禁用EL2对EL1的监控；

•设置EL1的状态寄存器（如SPSR_EL2），指定EL1的执行模式（AArch64、中断使能）；

•通过eret指令从EL2跳转到EL1的入口地址（el1_entry）。

2.早期页表初始化：为MMU启用打基础

ARM64要求启用MMU前必须配置页表（不支持实模式），head.S的__create_page_tables函数负责初始化早期页表，核心逻辑如下：

•分配页表内存（通常从内核镜像末尾的临时内存区域获取）；

•建立“内核镜像区域”的页表映射（物理地址→虚拟地址，采用大页（2MB/1GB）提升效率）；

•建立“异常向量表区域”的页表映射（确保异常处理地址可访问）；

•配置页表项的权限（如可读可写、执行禁止（XN）、缓存策略）。

早期页表的映射范围较小（仅覆盖内核镜像和关键区域），后续start_kernel会初始化完整页表。

3. MMU启用：进入虚拟地址模式

MMU是ARM64内存管理的核心，启用MMU后CPU将通过虚拟地址访问内存。head.S的__primary_switch函数负责启用MMU，核心步骤：

•将页表基地址写入TTBR0_EL1（EL1的页表基地址寄存器）；

•配置内存属性寄存器（如SCTLR_EL1），设置缓存、对齐检查等开关；

•通过isb指令刷新指令流水线，确保MMU配置生效；

•验证MMU是否启用成功（访问虚拟地址，确认地址转换正常）。

MMU启用后，内核正式进入虚拟地址模式，后续所有内存访问均基于虚拟地址。

4.异常向量表设置：处理启动阶段异常

异常向量表是CPU发生异常（如中断、缺页）时的“入口地址表”，head.S的__vectors标签定义了ARM64的异常向量表，核心特性：

•向量表大小固定（256字节，每个异常类型对应16字节的入口）；

•支持8种异常类型（如EL1的同步异常、IRQ中断、FIQ中断）；

•每个异常入口会保存现场（如寄存器值），并跳转到对应的异常处理函数。

5. head.S启动流程总览（流程图）

通过mermaid流程图梳理head.S的核心执行链路，帮助大家建立全局认知：

四、调试head.S：重点关注这些“关键节点”

head.S运行在kernel启动最早期，此时C语言日志（如printk）尚未生效，调试难度较高。以下是调试该阶段需重点关注的内容，帮助快速定位故障。

1.寄存器监控：关键寄存器反映执行状态

调试时需通过JTAG/SWD工具监控以下核心寄存器，判断流程是否正常：

•异常等级相关：CurrentEL（查看当前EL等级，确认是否成功切到EL1）、SPSR_EL2（EL1的状态配置是否正确）；

•页表相关：TTBR0_EL1（页表基地址是否正确）、ESR_EL1（若发生异常，该寄存器存储异常原因）；

•内存相关：sp（内核栈指针是否指向合法内存区域）。

2.断点设置：瞄准核心函数标签

在调试工具（如GDB）中，针对head.S的核心标签设置断点，逐步跟踪执行流程：

•_start：确认Bootloader是否正确跳转到head.S入口；

•el2_setup/el1_entry：验证异常等级切换是否正常；

•__create_page_tables：检查页表初始化后的数据（如页表基地址对应的内存值）；

•__primary_switch：监控MMU启用前后的地址转换是否正常（可通过x命令查看虚拟地址对应的物理地址）。

3.故障定位：常见问题与排查思路

若内核卡在head.S阶段（如无响应、重启），可按以下思路排查：

•MMU启用失败：检查TTBR0_EL1是否指向正确的页表基地址，页表项的权限和映射是否正确；

•EL等级切换失败：查看CurrentEL寄存器，若仍停留在EL2，需检查HCR_EL2和SPSR_EL2的配置；

•异常向量表错误：若发生同步异常，查看ESR_EL1的异常原因，确认向量表地址是否正确映射。

五、理解head.S：对开发的3大核心意义

head.S看似是“底层汇编代码”，但对ARM64内核开发至关重要，其实际意义体现在三个维度：

1.内核移植的“敲门砖”

当将Linux内核移植到新的ARM64开发板时，head.S是首当其冲需要适配的文件：

•若硬件内存布局变化（如内核镜像加载地址、页表内存区域），需修改__create_page_tables的映射逻辑；

•若CPU异常等级配置不同（如Bootloader运行在EL3），需新增el3_setup函数处理EL3到EL1的切换；

•若硬件缓存策略特殊，需调整页表项的缓存属性（如MAIR_EL1寄存器配置）。

2.启动性能优化的“关键点”

head.S的执行效率直接影响内核启动速度，优化方向包括：

•简化页表初始化逻辑：采用更大的页（如1GB大页）减少页表项数量，降低初始化耗时；

•合并冗余指令：如EL等级切换和MMU配置中的重复寄存器操作，可通过宏定义简化；

•减少异常处理开销：优化异常向量表的入口逻辑，缩短异常响应时间。

3.底层故障排查的“金钥匙”

当内核启动出现“早期崩溃”（如start_kernel前panic），head.S是排查的核心突破口：

•若内核卡在MMU启用后，可通过断点确认TTBR0_EL1和SCTLR_EL1的配置，排查页表映射错误；

•若发生EL2切换失败，可监控eret指令前后的寄存器值，定位HCR_EL2的配置问题；

•若异常向量表触发错误，可检查向量表的地址映射和权限，确认是否被意外修改。

六、总结：head.S是ARM64内核的“启动基石”

head.S作为ARM64内核启动的“第一块汇编代码”，看似代码量不大（约500行），却承载了异常等级切换、页表初始化、MMU启用等核心功能——它是内核从“硬件初始化”到“软件初始化”的桥梁，也是理解ARM64架构与Linux内核底层逻辑的“钥匙”。

对于开发者而言，吃透head.S不仅能应对内核移植、性能优化、故障排查等实际需求，更能深入理解ARM64的特权级管理、内存虚拟化等底层机制，为后续定制内核、开发驱动打下坚实基础。

如果大家在阅读head.S源码时遇到具体问题（如某段汇编指令不懂、调试时卡壳），欢迎在评论区交流，后续可针对细节展开更深入的分析！
