LED驱动芯片FZH851,应用开发相关数据技术手册

概述

FZH851是一款高速 CMOS器件,引脚兼容低 功耗肖特基 TTL(LSTTL)系列。

FZH851有三个地址数据输入端(A0、A1、A2)和八个有效译码为低的输出端(Y0-Y7—);

FZH851有三个使能控制端(E1、E2、 E3), 当E1、E2为低电平且 E3为高电平时,八个译码输出端才有译码输出,否则八个译码输出端将全为高。

FZH851通常应用于单个三地址数据输入八译码 输出的译码器,也可根据使能信号特点用两个

FZH851实现四地址数据输入和16译码输出的4-16译 码器,应用中未使用的使能端要处在译码有效输出 使能电平状态。

FZH851为LED显示专用芯片,具有防烧 PMOS(FZH852)功能,内部集成定时器,当 A0在

50ms内没有 0→1跳变,则关闭译码器。

特性

²采用 CMOS工艺

²低功耗

²防烧 PMOS(FZH852)功能

²供电电压:VDD=3.0~5.0V

²封装形式:SOP16

应用领域

² LED显示行选专用译码电路

注:本产品为 LED显示行选专用译码电路,不能应用于静态译码电路,译码器的输入 A0必须为动态 信号,并且在 50ms内必须有 0→1的状态出现,否 则内部译码电路处于关闭状态,并关闭所有输出 Pin

封装信息


管脚定义

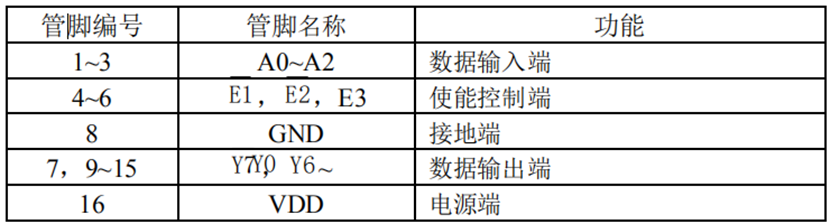

引脚说明


逻辑图

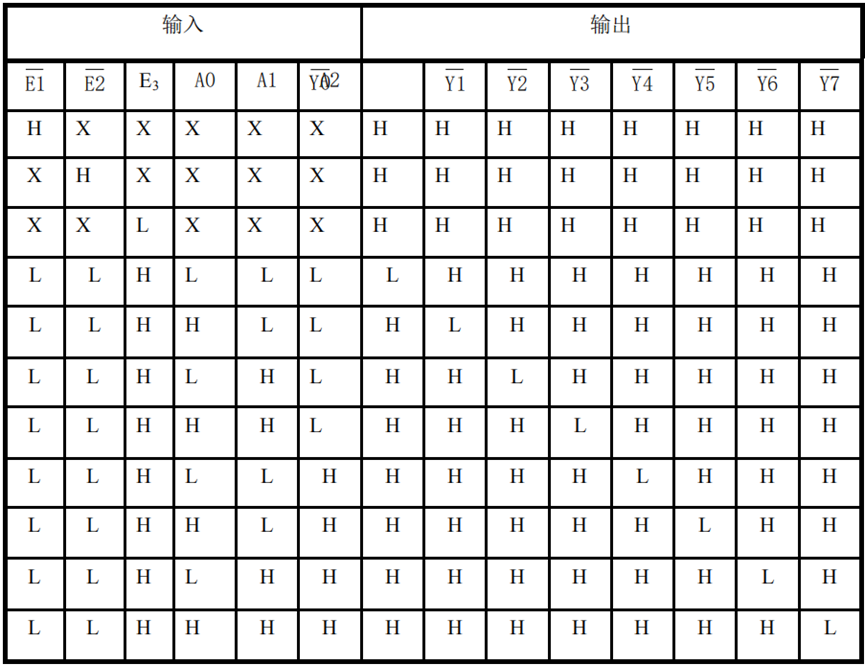

真值表


电气参数

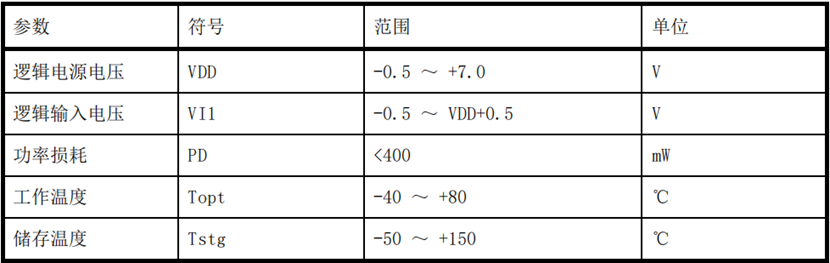

极限参数(Ta =25℃)

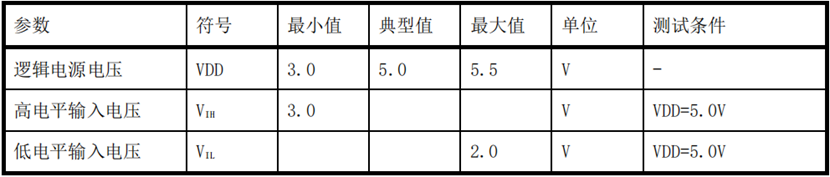

正常工作范围 (Ta=-40℃~85℃,如不另外说明)

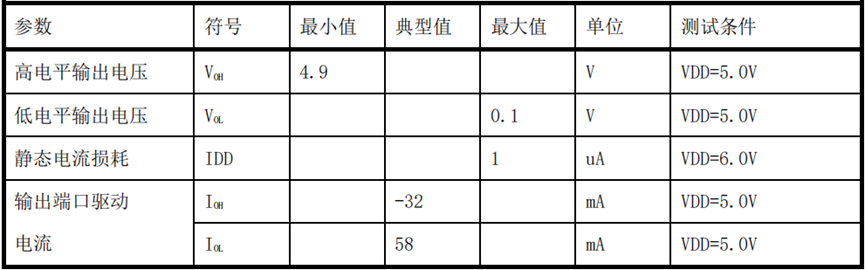

直流特性

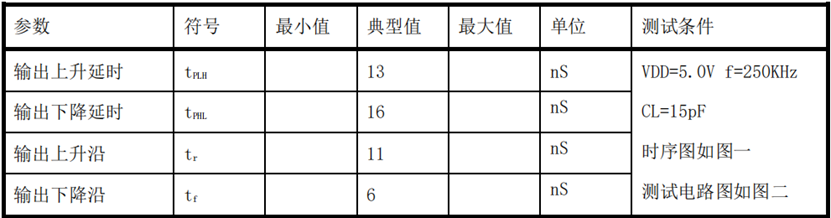

交流特性

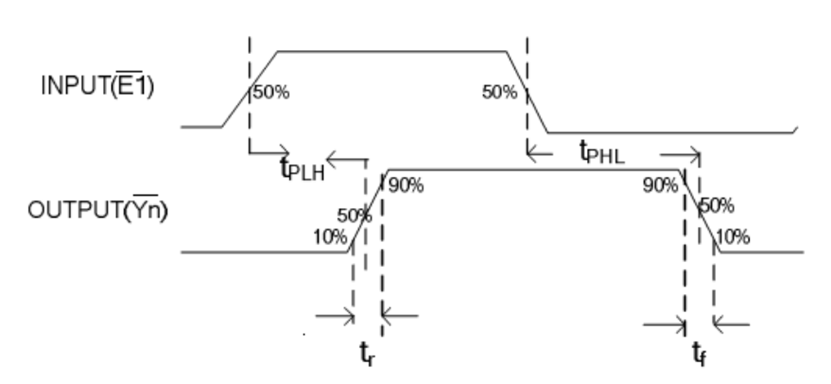

时序图

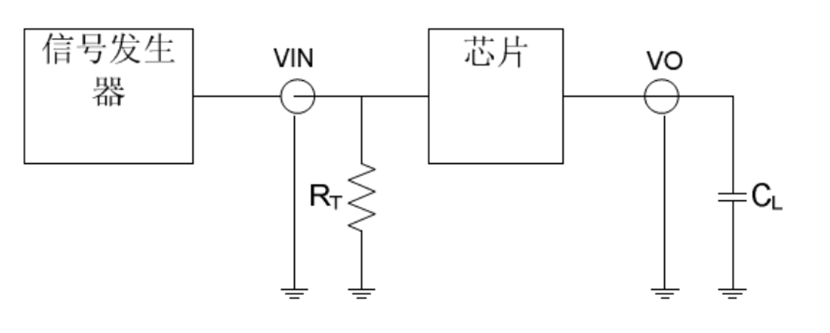

测试电路

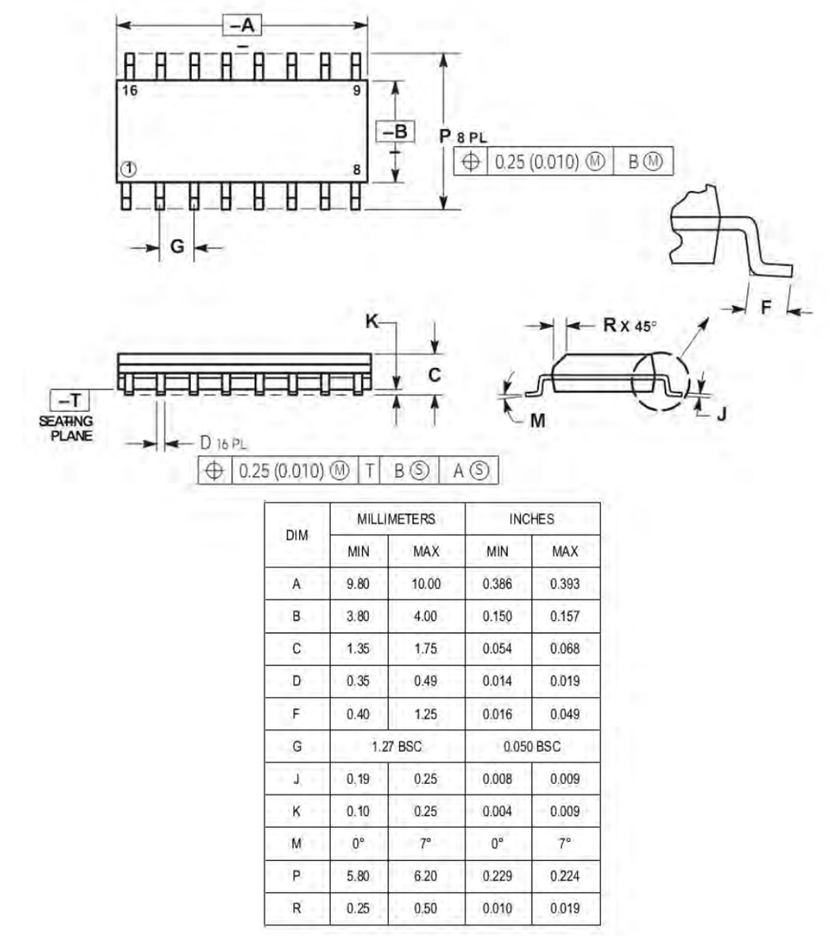

封装尺寸

(1) SOP16
