芯朋微电子重磅推出FSBB+DCX控制器PN6866

如何推动60-1500V宽输入变换器迈入MHz?

如何充分发挥宽禁带半导体高频高效优势?

这是全行业待突破的核心技术难题

芯朋微重磅推出PN6866(FSBB+DCX控制器)

1.全域软开关

可在全输入电压及全负载范围下，定频实现FSBB四只开关管零电压开通，同时最小化电感电流脉动。

2.支持隔离或非隔离应用

通过50%占空比同频驱动信号控制后级DCX，实现原边零电压开通、副边整流管零电流关断，达成最优转换效率。

3.全面保护

支持开关频率/负励磁电流/移相角等参数外部配置，保护功能完备。

为卫星电源、储能电源、工业模块电源等场景应用带来体积和效率的巨大优势。

脚位图和订购代码

典型应用示意图

FSBB稳态分析

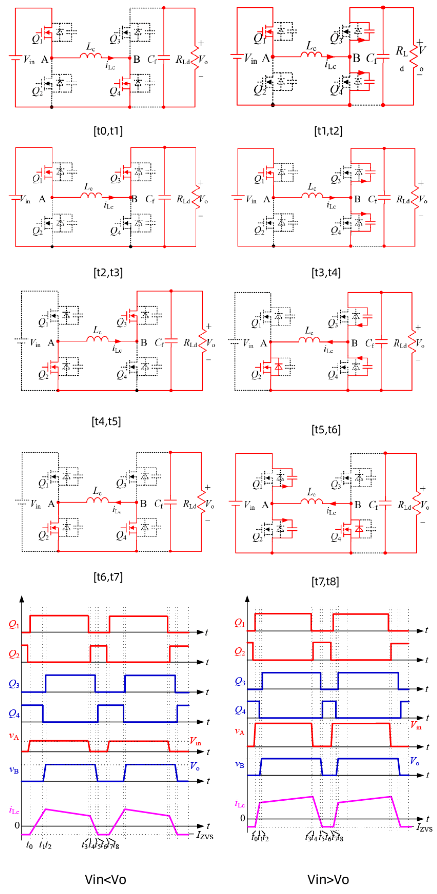

FSBB工作模态及工作波形如下：

通过合理设置死区时间、负励磁电流，可在全输入电压及负载范围内实现所有开关管的零电压开通。

定频移相+DCX控制

FSBB定频移相控制原理如下：

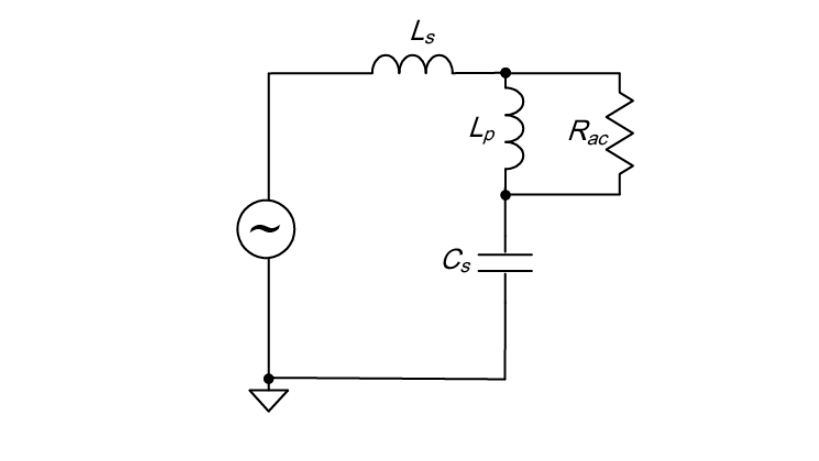

根据基波分析法，LLC谐振变换器等价电路如下：

当开关频率等于Ls和Cs的串联谐振频率时，输入电压直接加在负载电阻Rac两端，从而达到最佳转换效率(俗称DCX)。

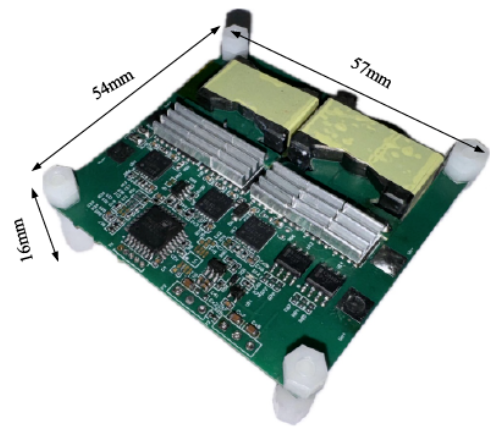

典型应用方案

·输入电压Vin：60~120V

·输出电压Vo：84V

·输出功率Po：420W

·开关频率fs：500kHz

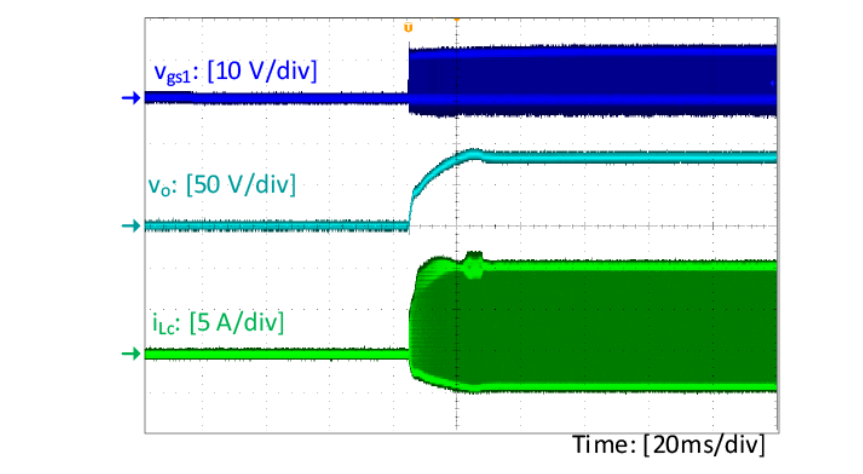

FSBB启动波形

启动过程中，输出电压建立过程平滑，电感电流无过冲，并且电感电流可以下降到-Izvs，保证了开关管ZVS的实现。

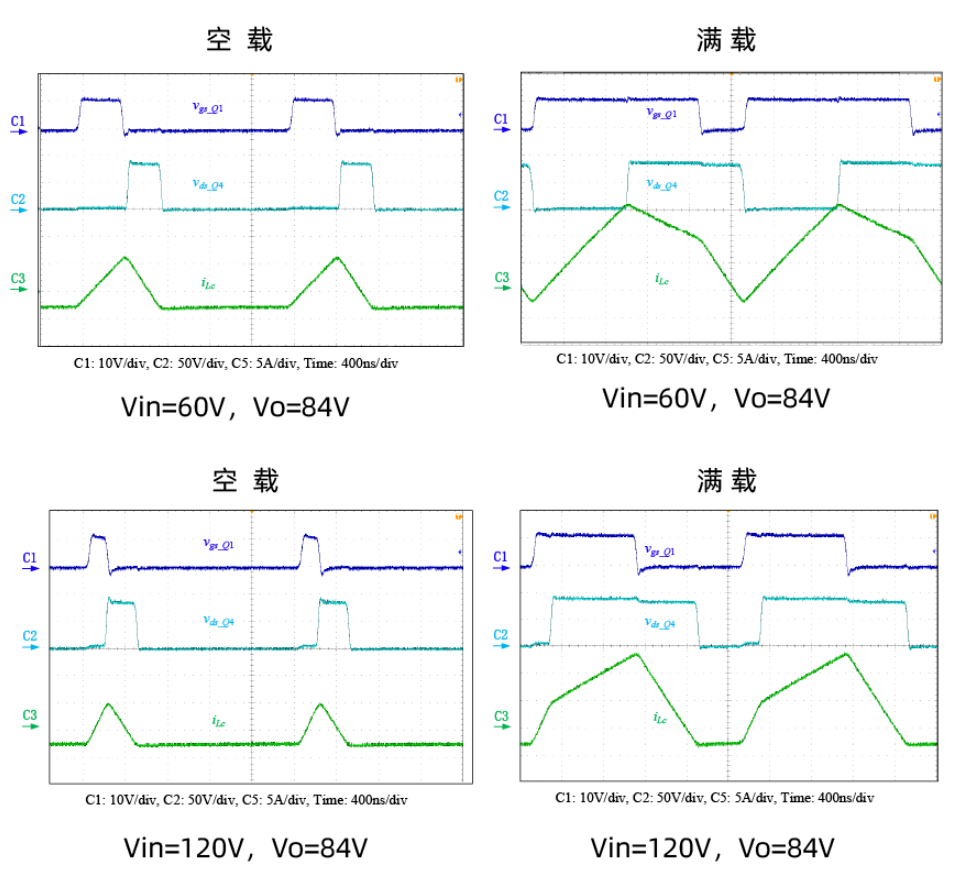

FSBB稳态工作波形

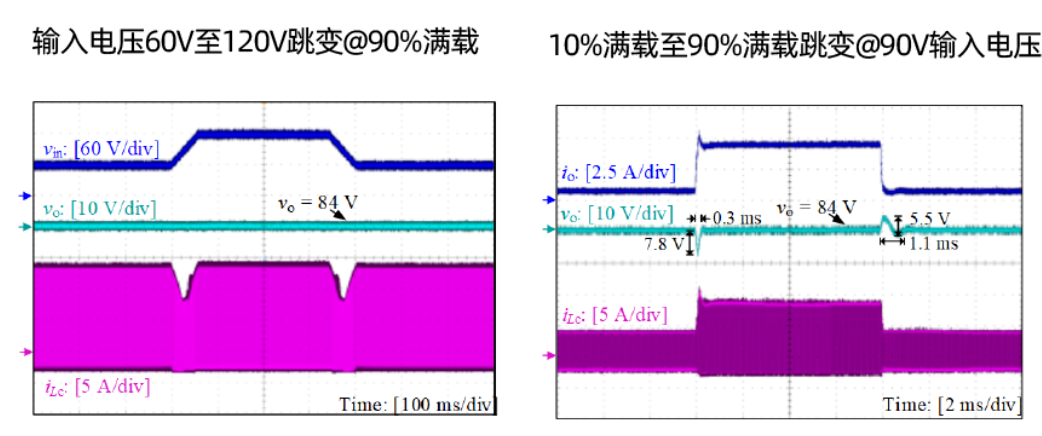

FSBB动态工作波形

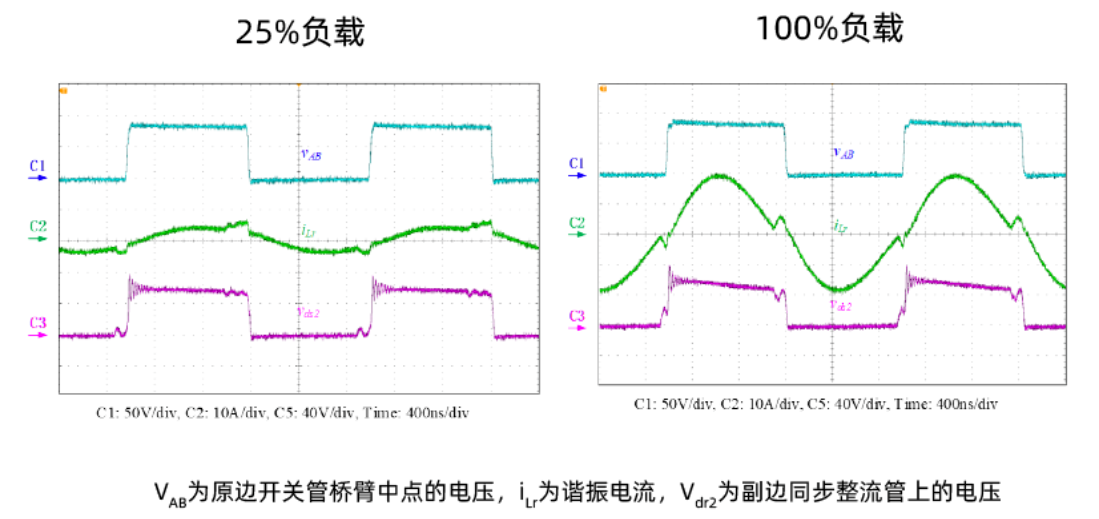

DCX稳态工作波形
